أنواع أنظمة مكافحة الحريق بالرشاشات:
الفرق بين
Wet Pipe -Dry Pipe -Preaction -Deluge
تُعد أنظمة مكافحة الحريق بالرشاشات الآلية من أهم أنظمة الحماية المستخدمة للسيطرة على الحرائق والحد من انتشارها داخل المباني والمنشآت. لكن مصطلح “نظام الرشاشات” لا يشير إلى نظام واحد فقط؛ فهناك أكثر من ترتيب هندسي ضمن أنظمة مكافحة الحريق بالرشاشات، ويختلف اختيار النظام المناسب وفقًا لطبيعة المكان، وظروف التشغيل، ومستوى خطورة الحريق، ودرجة الحرارة، ومتطلبات المشروع.
ومن أشهر أنواع أنظمة مكافحة الحريق بالرشاشات:
النظام الرطب (Wet Pipe)
النظام الجاف (Dry Pipe)
نظام ما قبل التشغيل (Preaction)
نظام الغمر (Deluge)
في هذا المقال، نستعرض الفروق الأساسية بين هذه الأنظمة، وكيف يعمل كل نوع من أنظمة مكافحة الحريق بالرشاشات، ومتى يكون استخدامه هو القرار الهندسي الأمثل.

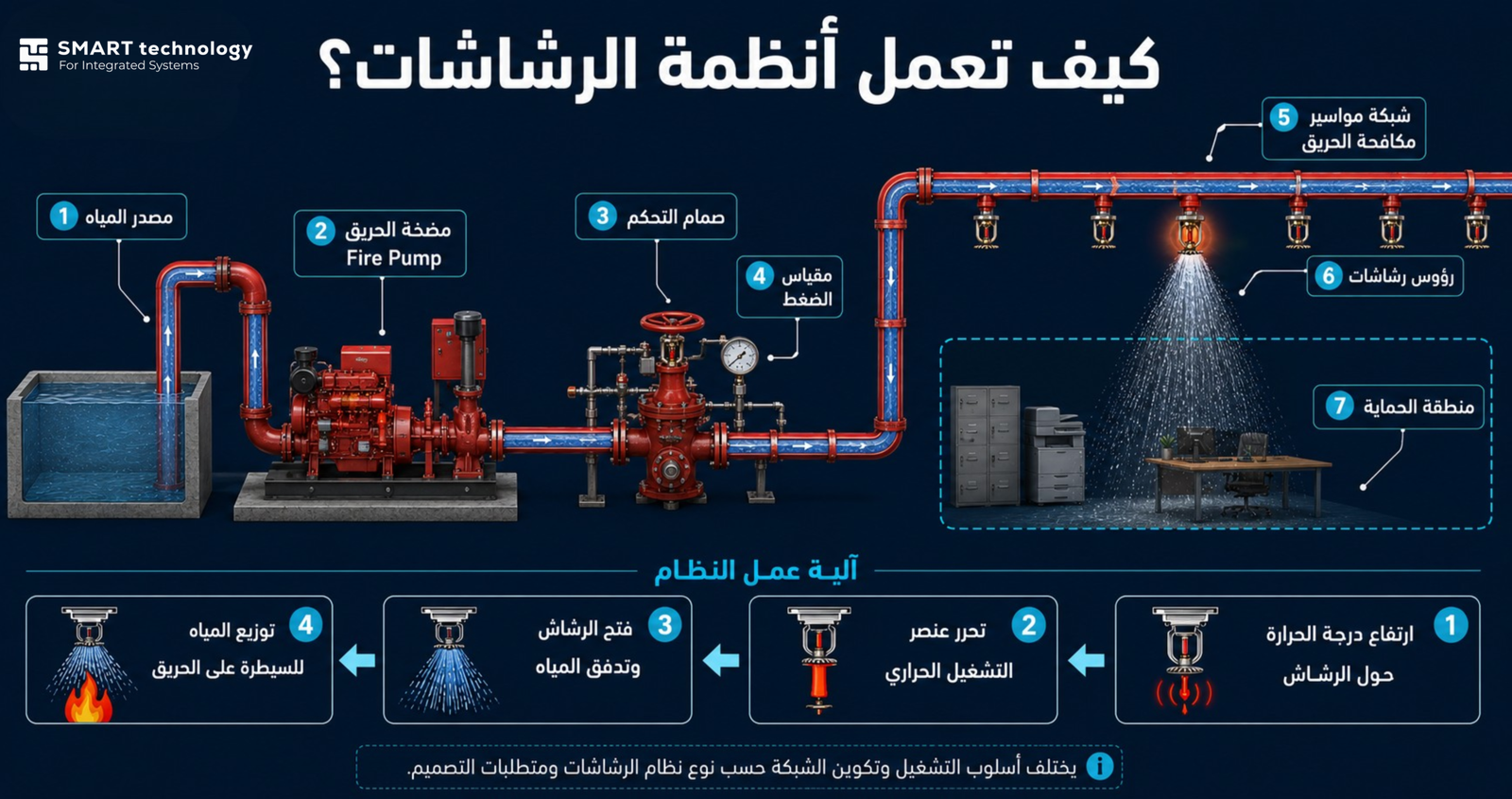

كيف تعمل أنظمة الرشاشات
بصورة مبسطة، تبدأ منظومة الرش من مصدر المياه، ثم يتم التحكم في المياه من خلال مجموعة الصمامات والمكونات الخاصة بالنظام، وبعد ذلك تنتقل المياه إلى شبكة المواسير التي تغذي الرشاشات.
عند حدوث حريق وارتفاع درجة الحرارة في المنطقة المحمية، يتم تشغيل النظام وفق نوعه:
- في النظام الرطب، يكون الماء موجودًا بالفعل داخل شبكة المواسير، وعندما يعمل الرشاش المتأثر بالحرارة يتم تصريف المياه من خلاله مباشرة.
- في النظام الجاف، تختلف حالة الشبكة وآلية دخول المياه.
- في نظام Preaction توجد آلية تحكم إضافية مرتبطة بنظام الكشف.
- في نظام Deluge تكون الفوهات مفتوحة ويختلف ترتيب التشغيل بالكامل.

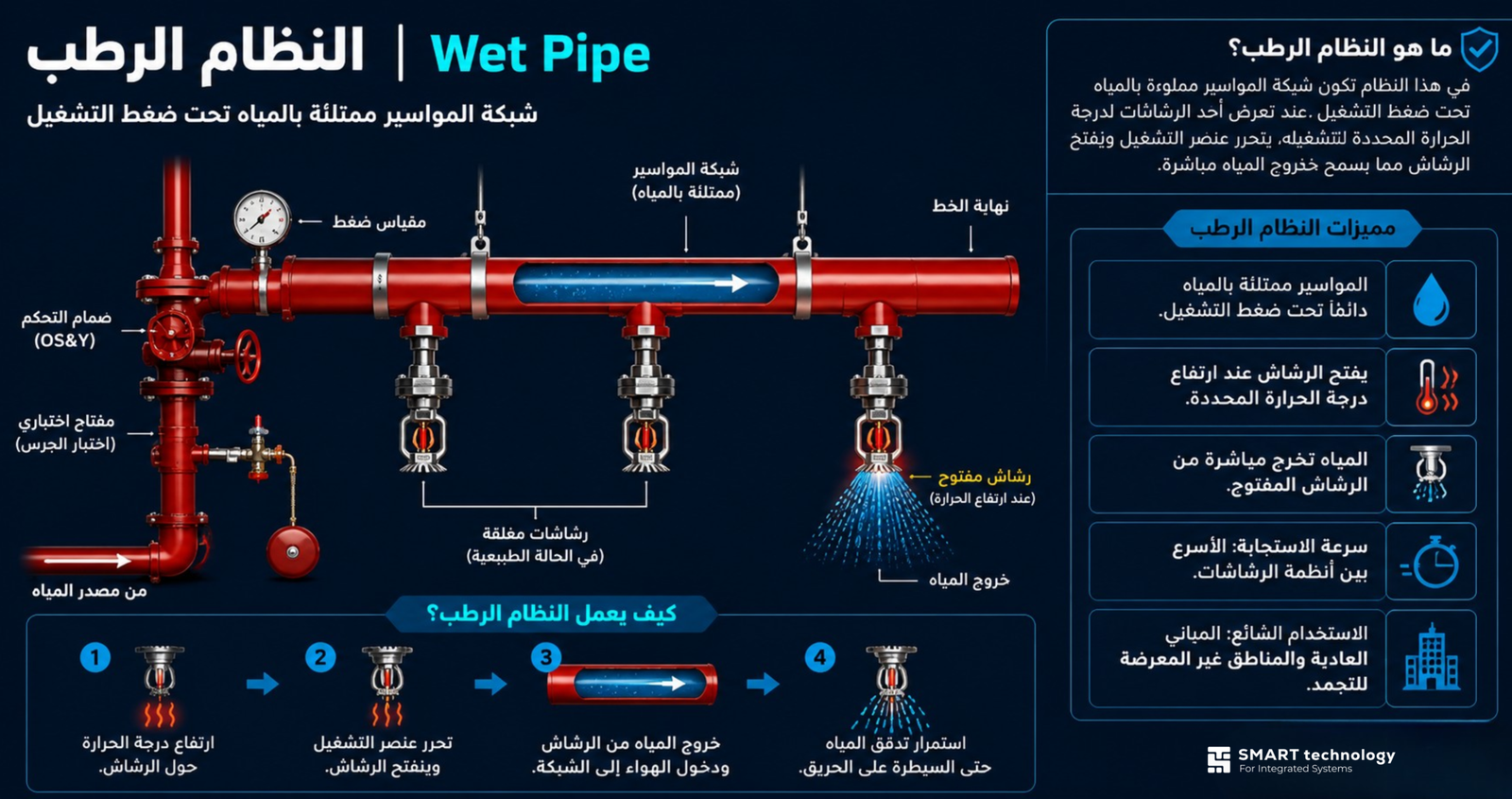

أولًا: النظام الرطب
Wet Pipe
يُعد Wet Pipe System من أشهر ترتيبات أنظمة مكافحة الحريق بالرشاشات. في هذا النظام، تكون الشبكة مملوءة بالمياه وتحت ضغط التشغيل؛ مما يسمح بتدفق المياه مباشرة عند فتح الرشاش المتأثر بالحرارة.
يُعد Wet Pipe System من أشهر ترتيبات أنظمة الرشاشات الآلية. في هذا النظام تكون شبكة المواسير مملوءة بالمياه وتحت ضغط التشغيل. عندما ترتفع درجة الحرارة حول أحد الرشاشات إلى درجة التشغيل المحددة له، يتحرر عنصر التشغيل الحراري في الرشاش، فيفتح الرشاش ويبدأ تصريف المياه مباشرة من خلاله.
كيف يعمل النظام الرطب؟
ارتفاع درجة الحرارة ← تحرر عنصر التشغيل الحراري للرشاش ← فتح الرشاش ← تدفق المياه من الرشاش المفتوح ← السيطرة على الحريق والحد من انتشاره
ومن النقاط المهمة هنا أن المياه لا تنتظر حتى تملأ شبكة المواسير بعد تشغيل الرشاش؛ فالشبكة تكون مملوءة بالمياه أصلًا في الوضع الطبيعي.
مميزات النظام الرطب
- تصميمه وتشغيله واضحان مقارنة ببعض ترتيبات الأنظمة الأخرى
- المياه تكون متاحة داخل الشبكة قبل حدوث الحريق
- يمكن استخدامه في نطاق واسع من التطبيقات عندما تكون ظروف الموقع مناسبة
- يعتمد تشغيل الرشاش على عنصره الحراري في النظام التقليدي ذي الرشاشات المغلقة
متى لا يكون النظام الرطب هو الاختيار المناسب؟
من أهم الاعتبارات احتمالية تجمد المياه داخل المواسير. فالمناطق التي لا يمكن الحفاظ فيها على درجات حرارة مناسبة قد تحتاج إلى ترتيب آخر مثل Dry Pipe أو Preaction، وفق التصميم ومتطلبات المشروع. وتشير متطلبات NFPA المنشورة إلى استخدام Wet Pipe عندما يمكن الحفاظ على المناطق فوق درجة التجمد، مع خيارات أخرى للمناطق المعرضة للتجمد.

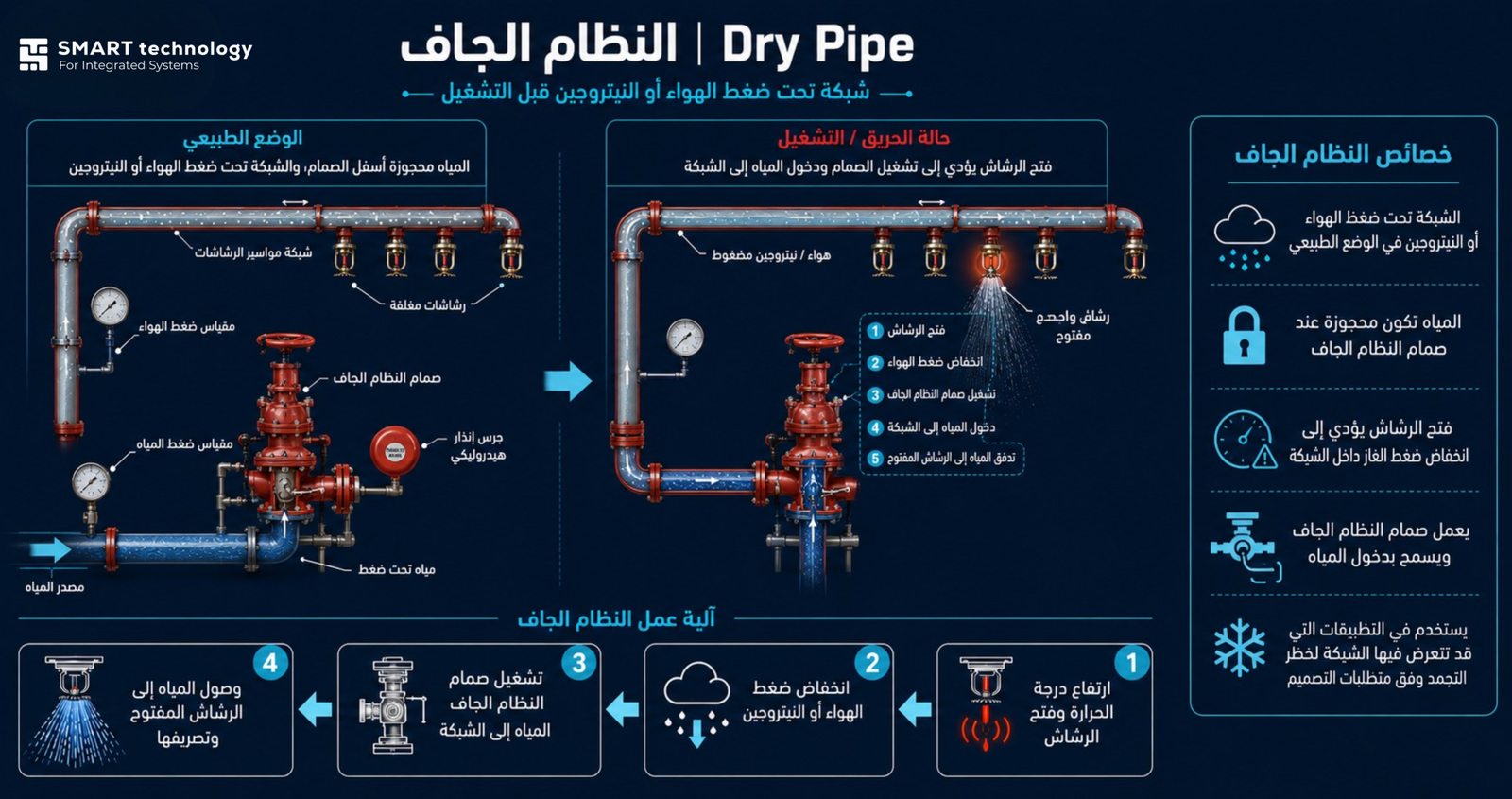

ثانيًا: النظام الجاف
Dry Pipe
في Dry Pipe System، لا تكون شبكة مواسير أنظمة مكافحة الحريق بالرشاشات مملوءة بالمياه، بل تحت ضغط غاز (هواء أو نيتروجين). يُستخدم هذا النوع تحديدًا في المناطق المعرضة لدرجات حرارة منخفضة حيث يوجد خطر تجمد المياه.
في Dry Pipe System لا تكون شبكة مواسير الرشاشات مملوءة بالمياه أثناء الوضع الطبيعي، وإنما تكون تحت ضغط غاز، مثل الهواء المضغوط أو النيتروجين وفق تصميم النظام. ويتم فصل المياه عن شبكة المواسير بواسطة Dry Pipe Valve.
عند تشغيل أحد الرشاشات بسبب الحرارة، يحدث انخفاض في ضغط الغاز داخل الشبكة، مما يؤدي إلى تشغيل صمام النظام والسماح بدخول المياه إلى شبكة المواسير، ثم وصولها إلى الرشاش المفتوح.
تسلسل التشغيل
ارتفاع درجة الحرارة ← فتح الرشاش ← انخفاض ضغط الغاز ← تشغيل Dry Pipe Valve ← دخول المياه إلى شبكة المواسير ← خروج المياه من الرشاش المفتوح
وهذا الاختلاف في حالة المواسير هو أحد أهم الفروق بين Wet Pipe وDry Pipe.
أين يستخدم النظام الجاف؟
يُستخدم هذا النوع في الحالات التي يكون فيها خطر تجمد المياه داخل الشبكة عاملًا مؤثرًا في اختيار النظام. لكن الاختيار النهائي لا يعتمد على درجة الحرارة وحدها، وإنما على تصميم المشروع ومتطلبات الحماية والتصنيف والاشتراطات المعمول بها.
وتوجد مواصفة مصرية معتمدة ضمن سلسلة 8624 مخصصة لمتطلبات وطرق اختبار Dry Pipe Valves.

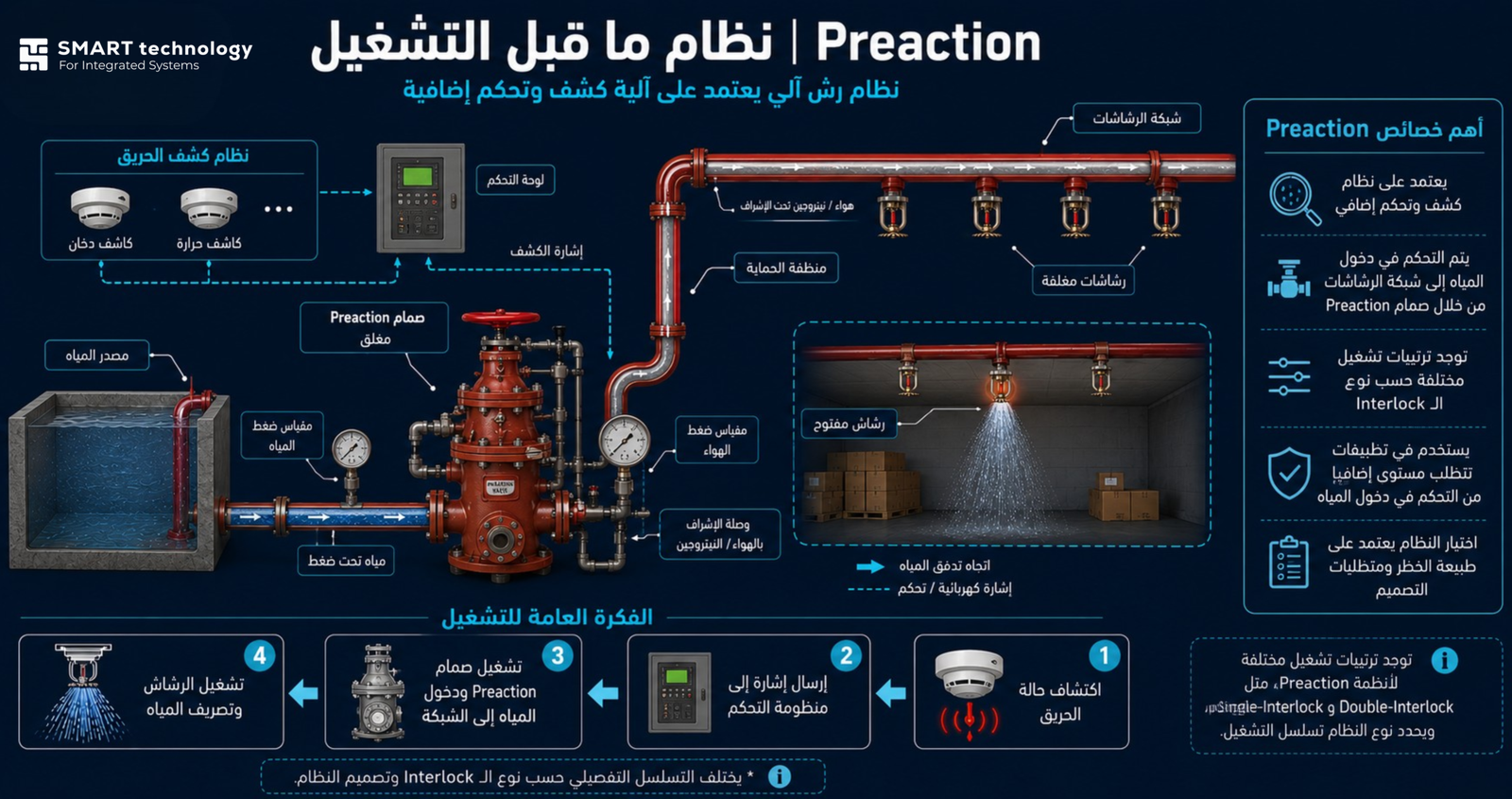

ثالثًا: نظام ما قبل التشغيل
Preaction
يختلف Preaction System عن الأنظمة التقليدية في وجود آلية كشف وتحكم إضافية. تُستخدم هذه الأنظمة في أماكن مثل غرف البيانات والمعدات الحساسة التي تتطلب حماية إضافية ضمن نطاق أنظمة مكافحة الحريق بالرشاشات المعتمدة، وذلك لتجنب التصريف غير المقصود للمياه.
يختلف Preaction System عن النظامين الرطب والجاف في وجود آلية كشف وتحكم إضافية مرتبطة بطريقة تشغيل النظام.
وتستخدم أنظمة Preaction في تطبيقات تكون فيها الحماية من الحريق مهمة، وفي الوقت نفسه تكون هناك حساسية خاصة تجاه التصريف غير المقصود للمياه، حسب طبيعة المكان وتصميم النظام. ومن أمثلة التطبيقات التي قد تتطلب دراسة هذا النوع من الأنظمة بعض المناطق الحساسة للمياه، مثل بعض غرف البيانات والمعدات، لكن لا يمكن اختيار Preaction لمجرد أن المكان يحتوي على أجهزة إلكترونية؛ القرار يعتمد على تقييم المخاطر ومتطلبات المشروع.
كيف يعمل Preaction؟
تختلف طريقة التشغيل حسب ترتيب النظام، ولذلك يجب عدم تبسيط جميع أنظمة Preaction في تسلسل واحد. في أحد الترتيبات، يتم استخدام نظام كشف الحريق لإرسال إشارة تشغيل تؤدي إلى تشغيل صمام الـPreaction والسماح بدخول المياه إلى شبكة المواسير، بينما يظل تصريف المياه مرتبطًا بتشغيل الرشاش. وتوجد ترتيبات أخرى مثل Double-Interlock Preaction تختلف في منطق التشغيل.
لذلك عند تصميم النظام يجب تحديد نوع الـPreaction المستخدم والرجوع إلى متطلبات التصميم والاعتماد الخاصة به. وتتضمن المواصفات المصرية سلسلة 8624-8/2023 متطلبات وطرق اختبار صمامات الـPre-action Dry Alarm Valves.

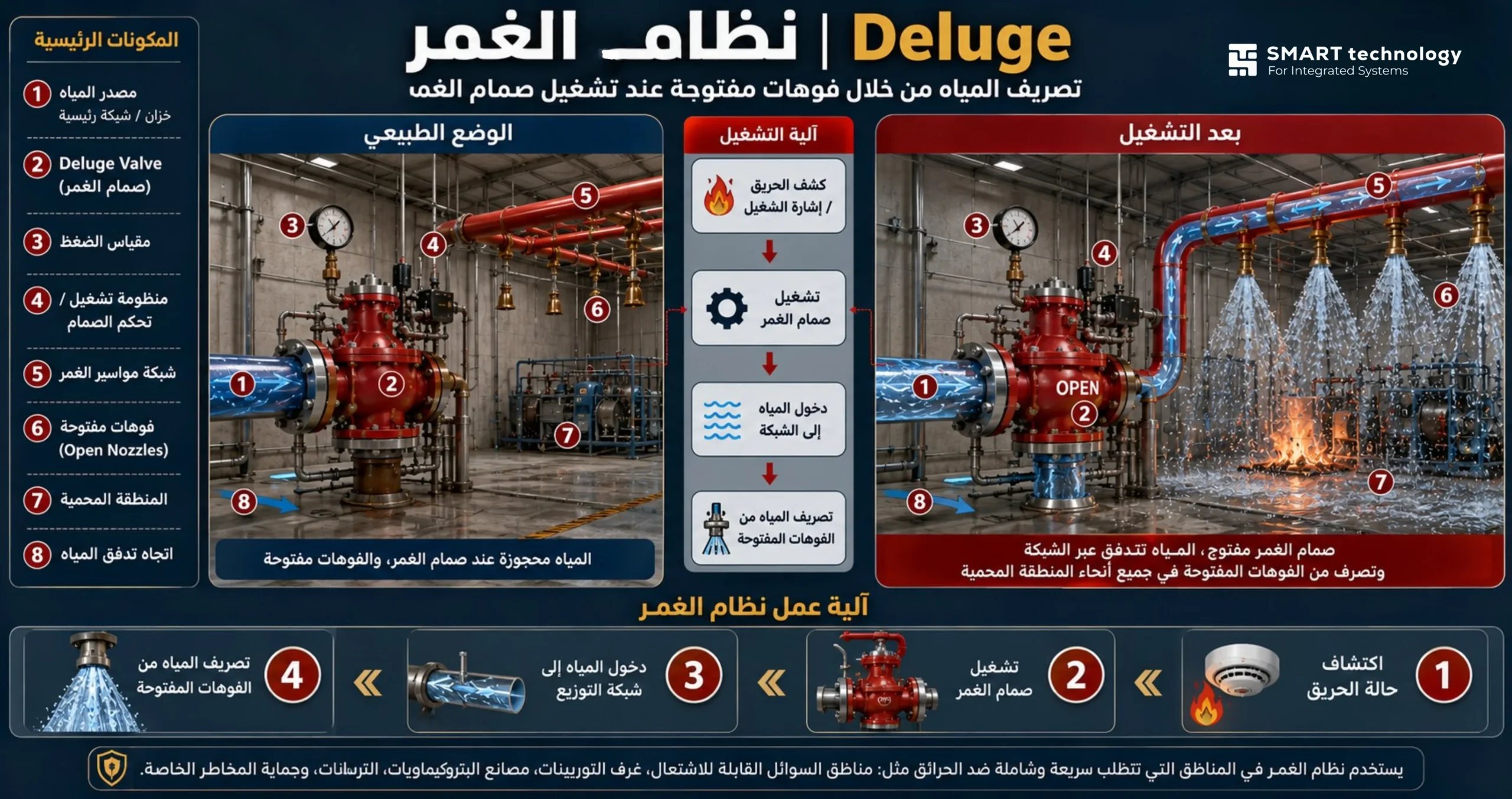

رابعًا: نظام الغمر
Deluge
Deluge System يختلف بصورة واضحة عن Wet Pipe وDry Pipe. في هذا النوع تكون الفوهات أو الرشاشات المستخدمة في منطقة الحماية مفتوحة، ولا تعمل بالطريقة التقليدية للرشاش الحراري المغلق الذي يفتح منفردًا عند وصوله إلى درجة التشغيل.
يتم التحكم في دخول المياه إلى الشبكة من خلال Deluge Valve، وعند تشغيل النظام تدخل المياه إلى شبكة التوزيع وتخرج من الفوهات المفتوحة وفق ترتيب النظام.
كيف يعمل نظام Deluge؟
كشف الحريق / إشارة التشغيل ← فتح Deluge Valve ← دخول المياه إلى شبكة التوزيع ← تصريف المياه من الفوهات المفتوحة ← تغطية المنطقة المحمية بالمياه
وهذا يجعل نظام Deluge مناسبًا للتطبيقات التي تتطلب تصريفًا سريعًا وواسع النطاق وفق تقييم المخاطر وتصميم النظام.
أين يستخدم Deluge؟
يمكن استخدامه في التطبيقات ذات المخاطر الخاصة أو العالية التي تتطلب حماية سريعة لمنطقة محددة، مثل بعض العمليات الصناعية والمناطق التي تحتوي على مخاطر حريق عالية. لكن لا يصح القول إن كل مصنع أو كل منطقة صناعية تحتاج إلى Deluge؛ اختيار النظام يعتمد على طبيعة الخطر وتصنيف المنطقة ومتطلبات التصميم.
وتوجد ضمن المواصفات المصرية سلسلة 8624-5/2023 الخاصة بمتطلبات وطرق اختبار صمامات الغمر Deluge Valves.

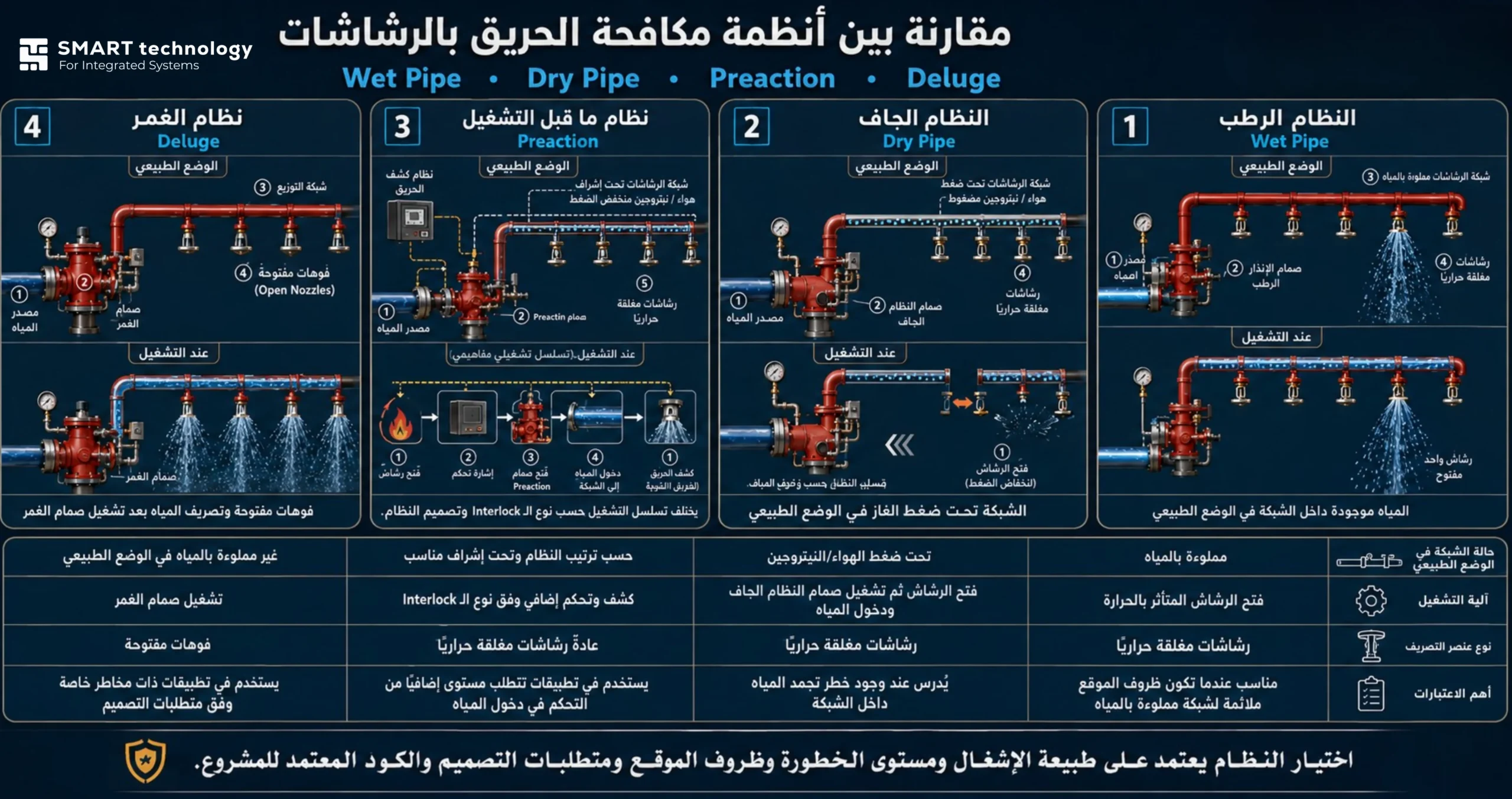

مقارنة بين
Wet Pipe -Dry Pipe -Preaction -Deluge
ما الفرق الأساسي بين الأنظمة الأربعة
يمكن تلخيص الفكرة في سؤال بسيط: أين توجد المياه؟ وكيف تدخل إلى منطقة الحماية؟
- Wet Pipe: المياه موجودة بالفعل داخل المواسير.
- Dry Pipe: المواسير تحت ضغط غاز، والمياه تدخل بعد تشغيل صمام النظام.
- Preaction: هناك آلية كشف وتحكم إضافية قبل إدخال المياه إلى الشبكة وفق ترتيب النظام.
- Deluge: الفوهات مفتوحة، وعند تشغيل صمام الغمر تدخل المياه إلى الشبكة وتخرج من الفوهات المفتوحة.

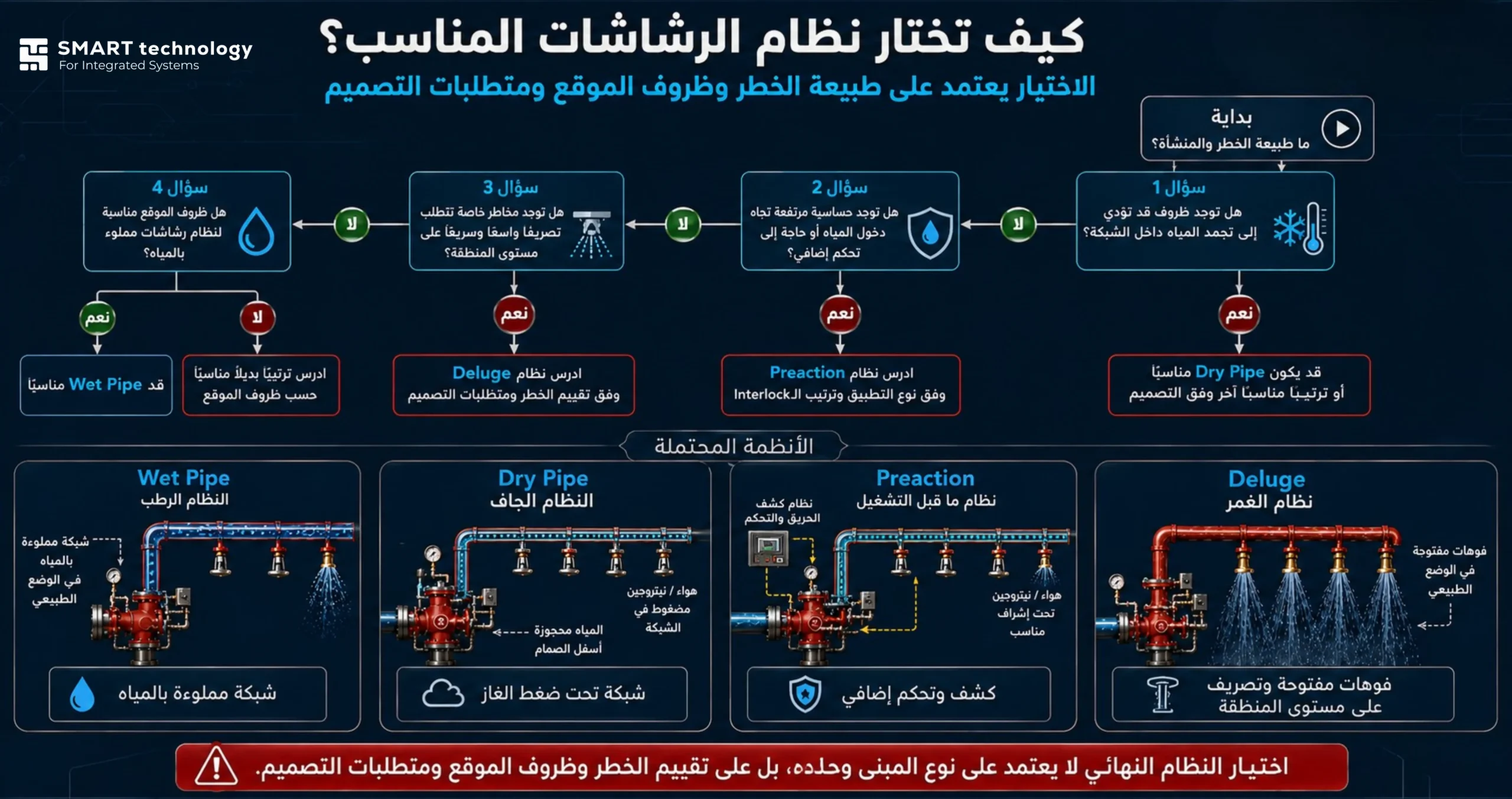

كيف يتم اختيار نظام الرشاشات المناسب
لا توجد قاعدة بسيطة تقول “المبنى الكبير = نظام معين” أو “المصنع = Deluge”. فالاختيار الهندسي يعتمد على مجموعة من العوامل، من أهمها:
- طبيعة الإشغال — ما النشاط الذي يتم داخل المكان؟ هل هو مكتب؟ مخزن؟ مصنع؟ غرفة معدات؟ منطقة إنتاج؟
- مستوى خطورة الحريق — تقييم طبيعة المواد الموجودة، وطريقة تخزينها، والعملية التشغيلية، واحتمالية نمو الحريق.
- درجة الحرارة — هل يمكن الحفاظ على درجة حرارة مناسبة داخل المناطق التي تحتوي على مياه؟
- حساسية المكان للمياه — في بعض المناطق تكون أضرار المياه عاملًا مهمًا في اختيار ترتيب النظام.
- طبيعة الخطر — بعض المخاطر تتطلب تصريف المياه على نطاق واسع وبسرعة.
- متطلبات التصميم والجهة المختصة — القرار النهائي يجب أن يعتمد على التصميم الهندسي، وتصنيف الخطورة، والحسابات الهيدروليكية، ومتطلبات الكود والمواصفات المعتمدة للمشروع.
توضح NFPA أن تصميم أنظمة الرشاشات يتضمن أمورًا مثل تصنيف الإشغال والخطورة، واختيار نوع النظام، ومتطلبات مصدر المياه والحسابات الهيدروليكية.
[صورة توضيحية — موضوع: مهندس يراجع مخططات تصميم نظام مكافحة حريق على مكتب أو موقع تنفيذ Alt text: اختيار نظام مكافحة الحريق المناسب – قرار هندسي وفق تقييم المخاطر]
هل يمكن استخدام أكثر من نظام في نفس المشروع؟
نعم، يمكن أن يحتوي المشروع الواحد على أكثر من ترتيب لنظام الحماية بالمياه إذا اختلفت طبيعة المناطق والمخاطر داخل المشروع. فمثلًا، قد تكون هناك منطقة عادية يمكن حمايتها بنظام Wet Pipe، بينما تحتاج منطقة أخرى إلى ترتيب مختلف بسبب ظروف الحرارة أو طبيعة الخطر أو حساسية المكان. لذلك لا يتم اختيار نظام واحد للمشروع بالكامل بشكل تلقائي، بل يجب تقييم المناطق المختلفة ضمن التصميم.
أهمية التصميم الهندسي لأنظمة الرشاشات
وجود مواسير ورشاشات داخل المبنى لا يعني بالضرورة أن نظام مكافحة الحريق مصمم بصورة صحيحة. التصميم الجيد يحتاج إلى دراسة متكاملة تشمل، حسب متطلبات المشروع:
- تحديد طبيعة الإشغال والخطر
- اختيار نوع النظام
- تحديد نوع الرشاشات المناسبة وتوزيعها
- تحديد شبكة المواسير والحسابات الهيدروليكية
- تحديد مصدر المياه واختيار مكونات التحكم المناسبة
- التنسيق مع باقي أنظمة مكافحة الحريق
- مراعاة متطلبات التركيب والاختبار
وتؤكد NFPA أن اختيار النظام وتصميمه مرتبطان بتصنيف الإشغال والخطورة ومتطلبات مصدر المياه والحسابات الهيدروليكية، وليس بمجرد اختيار نوع رشاش أو قطر ماسورة.
الاختبارات والتشغيل
بعد التنفيذ، لا تنتهي مسؤولية منظومة مكافحة الحريق بمجرد تركيب المواسير والرشاشات. يجب تنفيذ أعمال الاختبار والتشغيل وفق متطلبات النظام والمشروع، والتأكد من أن مكونات الشبكة تعمل بصورة صحيحة، ومنها:
- اختبار شبكة المواسير والصمامات
- اختبار أجهزة الإنذار وتدفق المياه
- اختبار تشغيل مكونات النظام والتحقق من مصدر المياه
- اختبارات التشغيل الخاصة بالصمامات
- أعمال الفحص والتوثيق والتسليم
وتخصص المواصفات المصرية ضمن سلسلة 8624 أجزاء مختلفة لاختبار مكونات أنظمة الرش الآلية، ومنها صمامات Wet Alarm وDry Pipe وPreaction وDeluge.
الخلاصة
- Wet Pipe: المواسير مملوءة بالمياه، ويعمل الرشاش المتأثر بالحرارة لتصريف المياه.
- Dry Pipe: المواسير تحت ضغط غاز، وتدخل المياه بعد تشغيل صمام النظام.
- Preaction: يعتمد على آلية كشف وتحكم إضافية وفق ترتيب النظام، ويستخدم في تطبيقات محددة تتطلب هذا المستوى من التحكم.
- Deluge: الفوهات مفتوحة، وعند تشغيل صمام الغمر تدخل المياه إلى شبكة التوزيع وتخرج من الفوهات المفتوحة.
ولا يوجد نظام واحد مناسب لكل المشاريع؛ اختيار النظام الصحيح يبدأ بفهم الخطر وطبيعة المكان ومتطلبات التصميم.
